Dans le vaste domaine des circuits électriques, les transformateurs jouent un rôle crucial dans le transfert et la distribution efficaces de l’énergie électrique. En tant que fournisseur de fusibles de confiance, une question qui se pose fréquemment est de savoir si un fusible peut être utilisé dans un circuit de transformateur. La réponse est un oui catégorique, mais avec une compréhension nuancée de comment, pourquoi et quand ces fusibles entrent en jeu.
Comprendre les circuits de transformateur
Avant d'aborder l'utilisation des fusibles, il est essentiel de comprendre le fonctionnement de base d'un circuit de transformateur. Un transformateur est fondamentalement un appareil électrique statique qui transfère l’énergie électrique entre deux ou plusieurs circuits par induction électromagnétique. Il se compose de deux ou plusieurs bobines de fil enroulées autour d’un noyau magnétique commun. La bobine primaire reçoit de l’énergie électrique et, grâce au champ magnétique changeant, l’énergie électrique est induite dans la bobine secondaire.
Les circuits de transformateur sont conçus pour augmenter ou diminuer les niveaux de tension en fonction des exigences du système électrique. Ils sont utilisés dans diverses applications, des centrales électriques aux systèmes électriques résidentiels. Cependant, ces circuits ne sont pas à l'abri des défauts électriques, tels que les courts-circuits, les surcharges ou les défauts à la terre, qui peuvent provoquer un flux de courant excessif et potentiellement endommager le transformateur et les autres équipements connectés.
Le rôle des fusibles dans la protection électrique
Un fusible est un composant essentiel des systèmes de protection électrique. Il s'agit d'un petit morceau de métal qui fond lorsqu'un courant excessif le traverse, coupant ainsi le circuit et évitant d'autres dommages. Les fusibles sont conçus pour avoir une capacité de transport de courant spécifique et une caractéristique de fusion définie.
Lorsqu’un courant anormal circule dans un circuit, le fusible chauffe. Si le courant dépasse la valeur nominale du fusible pendant une certaine période, le métal atteindra son point de fusion et se brisera. Cette interruption du circuit isole la section défectueuse du reste du système électrique, protégeant ainsi l'équipement et le personnel des dangers potentiels.
Un fusible peut-il être utilisé dans un circuit de transformateur ?
La réponse courte est oui, et pour de très bonnes raisons. L’objectif principal de l’utilisation d’un fusible dans un circuit de transformateur est de protéger le transformateur d’un courant excessif. Les transformateurs ont une valeur nominale spécifique pour le courant maximum qu'ils peuvent gérer en toute sécurité. Si un défaut électrique se produit, tel qu'un court - circuit dans la charge ou un défaut entre spires dans le transformateur lui-même, le courant peut atteindre des niveaux dangereux.
Un fusible peut être installé du côté primaire ou secondaire du circuit du transformateur, en fonction de l'application spécifique et des exigences de protection. Du côté primaire, un fusible peut protéger le transformateur des défauts de grande ampleur provenant de la source d'alimentation. Ceci est particulièrement important dans les systèmes haute tension où un défaut peut causer des dommages importants au transformateur.
Du côté secondaire, un fusible peut protéger les charges connectées et éviter d'endommager le transformateur en raison de surcharges ou de courts-circuits dans la charge. Par exemple, dans un transformateur de distribution alimentant un bâtiment commercial, un fusible côté secondaire peut protéger le système électrique du bâtiment contre les défauts et également empêcher un courant excessif de refluer dans le transformateur.
Types de fusibles adaptés aux circuits de transformateur
Il existe plusieurs types de fusibles disponibles, chacun avec des caractéristiques et des applications différentes. En tant que fournisseur de fusibles, nous proposons une gamme de produits adaptés aux circuits de transformateurs.
Lien fusible type T: Ce type de fusible est spécifiquement conçu pour les applications haute tension. Il a une caractéristique d'action rapide, ce qui signifie qu'il peut fondre rapidement lorsqu'une condition de surintensité est détectée. LeLien fusible type Test souvent utilisé du côté primaire des transformateurs haute tension pour se protéger contre les courts-circuits et les défauts de grande ampleur. Sa conception robuste et ses performances fiables en font un choix populaire dans les réseaux de distribution d'énergie.
lien de fusible 11kv: Comme son nom l'indique, lelien de fusible 11kvest conçu pour être utilisé dans les systèmes électriques de 11 kV. Il est couramment utilisé dans les transformateurs de distribution fonctionnant à ce niveau de tension. Ce fusible offre une protection efficace contre les surcharges et les courts-circuits, garantissant le fonctionnement sûr et fiable du transformateur et du réseau électrique connecté.

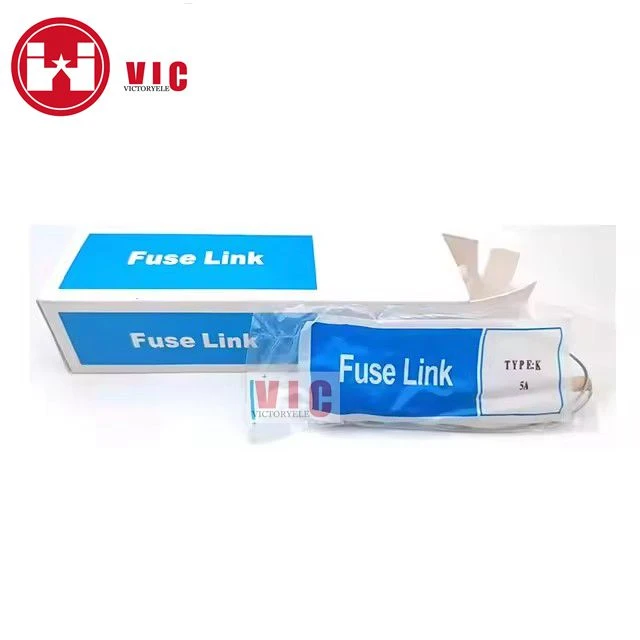

Lien fusible type K: LeLien fusible type Kest connu pour sa caractéristique de temporisation. Il peut résister aux surintensités temporaires, telles que les courants d'appel qui se produisent lors de la mise sous tension initiale d'un transformateur, sans fondre. Cela le rend adapté aux applications où les surintensités de courte durée sont courantes, mais où une protection contre les surcharges et les courts-circuits à long terme est toujours nécessaire.
Considérations lors de l'utilisation de fusibles dans les circuits de transformateur
Bien que les fusibles puissent offrir une protection efficace dans les circuits de transformateur, il y a plusieurs considérations à garder à l'esprit :
Sélection de notation: La sélection du calibre correct du fusible est cruciale. La valeur nominale doit être basée sur le courant à pleine charge du transformateur, le courant d'appel et le courant de défaut attendu. Un fusible sous-dimensionné peut exploser dans des conditions normales de fonctionnement, provoquant des perturbations inutiles, tandis qu'un fusible surdimensionné peut ne pas fournir une protection adéquate contre les défauts.
Coordination: Les fusibles doivent être coordonnés avec d'autres dispositifs de protection du circuit, tels que des disjoncteurs. Cela garantit que le bon appareil fonctionne en premier en cas de panne, minimisant ainsi les temps d'arrêt et les dommages au système électrique.
Conditions environnementales: Les conditions environnementales dans lesquelles le transformateur et le fusible sont installés peuvent également affecter leurs performances. Des facteurs tels que la température, l'humidité et l'altitude peuvent influencer les caractéristiques de fusion du fusible. Il est donc important de choisir un fusible adapté aux conditions environnementales spécifiques.
Avantages de l'utilisation de fusibles dans les circuits de transformateurs
L'utilisation de fusibles dans les circuits de transformateurs offre plusieurs avantages :
Fiabilité: Les fusibles sont des appareils simples mais fiables. Ils ne comportent aucune pièce mobile, ce qui réduit le risque de panne mécanique. Une fois installés, ils peuvent assurer une protection à long terme contre les défauts électriques.
Coût - Efficacité: Comparés à d'autres dispositifs de protection, tels que les disjoncteurs, les fusibles sont relativement peu coûteux. Cela en fait une solution rentable pour protéger les transformateurs, en particulier dans les applications où les contraintes budgétaires sont un problème.
Réponse rapide: Les fusibles peuvent fournir une réponse rapide aux conditions de surintensité. Ils peuvent fondre et couper le circuit en une fraction de seconde, minimisant ainsi les dommages causés par les défauts électriques.
Conclusion
En conclusion, un fusible peut et doit être utilisé dans un circuit de transformateur. Il sert de dispositif de protection vital, protégeant le transformateur et le système électrique connecté des effets destructeurs d'un courant excessif. En tant que principal fournisseur de fusibles, nous comprenons l'importance de fournir des produits de haute qualité qui répondent aux besoins spécifiques des applications de transformateurs.
Qu'il s'agisse d'un petit transformateur de distribution dans une zone résidentielle ou d'un gros transformateur de puissance dans un complexe industriel, notre gamme de fusibles, comprenantLien fusible type T,lien de fusible 11kv, etLien fusible type K, peut fournir une protection fiable.
Si vous avez des questions concernant le choix, l'installation ou l'utilisation de fusibles dans vos circuits de transformateurs, nous vous invitons à prendre contact avec notre équipe d'experts. Nous sommes toujours prêts à vous aider à choisir le fusible adapté à votre application et à vous fournir l'assistance technique dont vous avez besoin. Travaillons ensemble pour assurer le fonctionnement sécuritaire et efficace de vos systèmes électriques.
Références
- Systèmes d’alimentation électrique par CA Gross
- Manuel de génie électrique par Richard C. Dorf
