L'épine dorsale de la distribution d'énergie : applications essentielles du matériel de ligne de poteaux
Le matériel de ligne de poteaux comprend les raccords mécaniques et structurels essentiels requis pour construire, sécuriser et entretenir les lignes électriques aériennes et de communication. Bien que souvent éclipsés par des composants majeurs comme les transformateurs ou les conducteurs, ces accessoires sont les héros méconnus du réseau électrique. Ils servent de tissu conjonctif vital entre les poteaux électriques, les isolants et les conducteurs.
Pour les entreprises de services publics et les entrepreneurs, la qualité de ces composants n'est pas-négociable. Ils doivent résister à des contraintes environnementales extrêmes-des vents violents des ouragans-aux fortes charges de glace-à la tension mécanique et aux éléments corrosifs pendant des décennies de service. La fiabilité du matériel Pole Line détermine directement la sécurité à long terme et la stabilité opérationnelle de l'ensemble du réseau de distribution et de transport.
Pourquoi le matériel de ligne de poteaux est-il essentiel ? (Valeur fondamentale)
- La fonction du matériel de ligne de poteaux va au-delà de la simple fixation. Il est conçu pour remplir des rôles structurels et de sécurité spécifiques qui garantissent la résilience du réseau. La gamme complète de Victory Electric est conçue pour répondre aux besoins critiques suivants :
- Stabilisation mécanique : le matériel tel que les haubans et les manilles d'ancrage neutralise la tension des conducteurs, empêchant ainsi l'inclinaison ou l'effondrement des poteaux pendant les tempêtes.
- Dégagement sécurisé des conducteurs : les composants tels que les traverses et les racks secondaires garantissent que les fils sont correctement espacés pour éviter les courts-circuits (défauts de phase-à-phase) et maintenir des distances de sécurité par rapport au sol.
- Amortissement des vibrations : des raccords spécialisés aident à atténuer les effets néfastes des vibrations éoliennes (vibrations du vent à haute fréquence) qui peuvent fatiguer et casser les conducteurs au fil du temps.
- Polyvalence du système : des lignes de transmission à haute tension aux réseaux de distribution (11 kV à 33 kV) et aux fibres optiques de télécommunications, notre matériel fournit l'interface nécessaire pour chaque niveau d'infrastructure de services publics.
Les "must- : index des produits clés et fonctionnalités
Une ligne de transport ou de distribution nécessite un ensemble spécifique de matériel standardisé pour fonctionner correctement. Vous trouverez ci-dessous une ventilation détaillée des composants essentiels proposés par Victory Electric, classés selon leur fonction principale.
Pinces à poteaux : la base du support
La pince de poteau est l'interface principale entre le poteau utilitaire rond et le matériel de montage plat.
Collier de serrage 2A et collier de serrage CA : ces colliers de serrage robustes-à double-boulons sont conçus pour fixer solidement les traverses et les supports lourds. Contrairement aux simples cerclages, ils fournissent une force de serrage élevée pour empêcher le glissement en rotation.
Pince de poteau RL : souvent utilisée pour des tâches plus légères ou des terminaisons structurelles spécifiques.
Fonction : Ils garantissent que la charge des traverses et des conducteurs est transférée efficacement à la structure du poteau sans endommager la surface en bois ou en béton.
Racks secondaires : gestion des basses-tensions
Pour la distribution secondaire (les lignes menant aux locaux du client), la gestion de plusieurs fils est essentielle.
Rack secondaire 2 bobines / 3 bobines / 4 bobines : ces canaux en acier comportent des bobines lisses et arrondies (isolateurs) qui soutiennent les conducteurs neutres et de phase.
Fonction : Ils maintiennent un espacement vertical précis entre les conducteurs basse-tension, évitant ainsi les enchevêtrements et garantissant un accès facile pour les monteurs de maintenance.
Serre-câbles : tension et suspension
Ces raccords interagissent directement avec le conducteur et doivent être conçus pour saisir sans endommager les brins de fil.
Pince de suspension en aluminium : utilisée sur des parcours droits pour suspendre le conducteur à la chaîne isolante, permettant ainsi un mouvement contrôlé.
Pince de fixation et pince de ligne directe : indispensables pour exploiter les connexions et sécuriser les chutes de service.
Fonction : Ils gèrent l'affaissement et la tension de la ligne, garantissant que le conducteur reste dans les limites mécaniques calculées.
Traverses et renforts
Traverses plates et rectangulaires en acier : elles fournissent la répartition horizontale requise pour monter les isolateurs en toute sécurité.
Angle Brace Double Span : Fournit un support triangulaire essentiel à la traverse, l'empêchant de se tordre ou de s'affaisser sous le poids de la glace lourde ou des transformateurs.
Matériel d'ancrage et de haubanage
Aucune ligne de poteaux n'est stable sans un système de haubanage robuste pour contrer les forces latérales.
Manille d'ancrage : relie la boucle du hauban à la tige d'ancrage dans le sol.
Chape à cosse (70KN / 120KN) : protège la boucle du hauban de l'usure au point de fixation.
Pince de haubanage à 3 boulons : utilisée pour fixer l'extrémité du hauban une fois qu'il a été bouclé, garantissant qu'il ne glisse pas sous une tension élevée.
Broches isolantes et terminaison
Goupille supérieure de poteau et goupille en acier du bras transversal : ces goupilles métalliques robustes constituent la base rigide sur laquelle les isolateurs de type goupille-sont vissés.

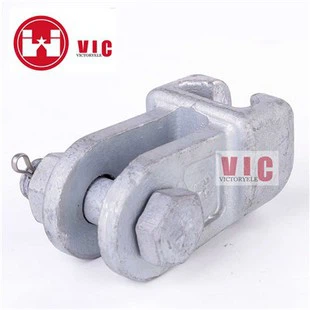

Chape à douille et écrou à œil de dé à coudre : Ces raccords relient les cordes d'isolateurs à la traverse ou au poteau, permettant le mouvement flexible des isolateurs de suspension.
Facteurs à considérer lors du choix du matériel de ligne de poteaux
Choisir le bon matériel n’est pas seulement une question d’ajustement ; il s'agit de compatibilité technique. Lors de l'achat de matériel Pole Line, quatre facteurs critiques doivent être évalués pour éviter une défaillance de la ligne :
1. Résistance aux matériaux et à la corrosion
Les lignes aériennes sont exposées à la pluie, aux embruns salés et à la pollution industrielle.
La norme : Victory Electric utilise la galvanisation à chaud-par immersion (HDG) pour tous les produits en acier.
Pourquoi c'est important : Selon les normes ASTM A153 ou ISO 1461, ce revêtement de zinc sacrificiel doit avoir une épaisseur spécifique (par exemple, 86 microns) pour garantir une durée de vie de 25+ ans. Les placages de qualité inférieure rouilleront en quelques mois, entraînant une défaillance structurelle.
2. Charges nominales mécaniques (UTS)
Chaque élément matériel possède un point de rupture, connu sous le nom de résistance à la traction ultime (UTS).
Spécifications correspondantes : Si la tension de votre ligne est de 60 kN, l'utilisation d'une chape à cosse évaluée à seulement 40 kN constitue un risque pour la sécurité. Nous proposons du matériel classé (par exemple, Thimble Clevis 70KN vs . 120KN) pour répondre aux exigences de tension spécifiques de votre projet.
3. Précision dimensionnelle
Lors de l'assemblage de lignes de poteaux, des pièces provenant de différents fabricants doivent souvent s'emboîter (par exemple, une goupille de manille s'insérant dans un écrou à œil).
Fabrication de précision : Victory Electric garantit des tolérances strictement contrôlées sur les pas de filetage, les diamètres des trous de boulons et la taille des broches. Cela garantit que les équipes sur le terrain ne perdent pas de temps à se battre avec des pièces incompatibles lors de l'installation.
4. Compatibilité électrique
Le matériel doit être conçu pour minimiser les décharges corona et les interférences radio. Les arêtes vives des pinces ou des plaques peuvent créer des points de contrainte électrique. Notre matériel présente des bords arrondis et des finitions lisses pour maintenir l'intégrité électrique de la ligne.
Spécifications techniques et garantie
Le matériel de ligne de poteaux de Victory Electric est fabriqué en mettant l'accent sur la longévité et la conformité. Nous ne vendons pas seulement des produits ; nous vendons des performances garanties.
- Excellence de la galvanisation à chaud (HDG) : toute la quincaillerie en acier, y compris nos gammes de pinces à poteaux et de racks secondaires, est soumise à un processus HDG rigoureux. Cette liaison métallurgique offre une protection supérieure par rapport au simple placage électrolytique-.
- Charge-Intégrité du roulement : les composants tels que la manille d'ancrage et la plaque de joug sont conçus pour supporter des charges statiques et dynamiques spécifiées sans déformation permanente.
- Résistance sismique : pour les régions sujettes aux tremblements de terre, les raccords de connexion critiques (tels que la chape à douille et la plaque de joug triangulaire robuste-) sont spécialement optimisés pour absorber l'énergie vibratoire, maintenant ainsi l'intégrité des connexions de ligne pendant le mouvement du sol.
- Compatibilité des matériaux : Nous garantissons l'intégrité des matériaux sur tous les raccords, empêchant ainsi la corrosion galvanique accélérée lorsqu'ils sont utilisés dans des assemblages métalliques mixtes (par exemple, conducteurs en aluminium avec pinces en acier galvanisé).
Comment identifier un fabricant fiable ? (Conseils pour choisir)
Avec de nombreux fournisseurs sur le marché, il est essentiel de distinguer la fabrication de haute-qualité du commerce à faible-coût. Voici comment Victory Electric démontre sa fiabilité en tant que partenaire de premier plan :
- Certification ISO : Nos systèmes de gestion de la qualité respectent strictement les exigences ISO 9001. Cela garantit la traçabilité et la cohérence depuis la billette d’acier brute jusqu’au produit final emballé.
- Tests complets en-interne : nous ne devinons pas ; nous testons. Notre équipe interne de contrôle qualité exécute une batterie de tests avant expédition :
- Test de tension : pour vérifier la charge de rupture des manilles et des chapes.
- Test d'épaisseur de revêtement : Utilisation de jauges magnétiques pour garantir que la couverture en zinc répond aux normes ASTM.
- Contrôles dimensionnels : pour garantir que les trous de boulons et les filetages s'alignent parfaitement.
- Conformité aux normes mondiales : nos produits sont conçus et testés pour être conformes aux normes internationales telles que CEI, ANSI et BS, ce qui les rend adaptés à l'approvisionnement mondial en services publics en Asie, aux Amériques et en Afrique.
- Historique positif : Nous avons un historique de fourniture réussie pour de grands projets de services publics, validé par des critiques positives et des affaires répétées d'entrepreneurs qui font confiance à notre matériel pour maintenir leurs lignes.
Examen approfondi-des composants principaux
Le rôle de support de charge critique-des pinces à poteaux
La famille Pole Clamp sert de point de montage fondamental. Contrairement au simple cerclage, les pinces comme la pince à poteau 2A offrent une prise uniforme et une résistance élevée au glissement. Ceci est essentiel pour transférer efficacement la charge verticale d’une traverse lourde ou d’un support secondaire au poteau. Une pince de mauvaise qualité-peut glisser avec le temps, provoquant un affaissement des lignes et des violations de jeu.
Ancrage et plaques pour environnements extrêmes
Anchoring Hardware est le héros méconnu de la stabilité des lignes. La manille d'ancrage, associée à une plaque de joug et à un écrou à œil, forme l'ensemble de terminaison. Ces composants doivent absorber des tensions élevées sur les haubans pendant des décennies. Les plaques spécialisées telles que la plaque à joug triangulaire et la plaque à double bras sont conçues pour les installations sans issue à haute -tension-, garantissant que la charge mécanique est répartie uniformément sur plusieurs points de connexion pour éviter une fatigue localisée du métal.
FAQ : Matériel de ligne de poteaux
Q : Quelle est la différence entre une pince de suspension et une pince de tension ?
R : Une pince de suspension (comme la pince de suspension en aluminium) est conçue pour supporter le poids du conducteur verticalement tout en lui permettant de bouger légèrement. Une pince de tension (ou une pince sans issue) est utilisée pour saisir rigidement le conducteur à l'extrémité d'une ligne afin de résister à la pleine tension mécanique.
Q : Pourquoi la galvanisation à chaud-par immersion (HDG) est-elle préférée à l'électro-galvanisation ?
R : HDG crée un revêtement de zinc à liaison métallurgique beaucoup plus épais qui offre une protection supérieure contre les dommages mécaniques et la corrosion environnementale, essentielle pour le matériel qui devrait durer 20 à 30 ans en extérieur.
Q : Puis-je utiliser le matériel Victory Electric avec d’autres marques ?
R : Oui, nos produits sont fabriqués selon les dimensions internationales standard (ANSI/IEC), garantissant la compatibilité avec les poteaux électriques, les isolateurs et les fixations standard d'autres fabricants conformes.
Q : Comment choisir la bonne taille de pince pour poteau ?
R : Vous devez mesurer le diamètre du poteau à la hauteur spécifique à laquelle la pince sera installée. Nos pinces pour poteaux sont disponibles dans des gammes réglables pour s'adapter à différentes classes et diamètres de poteaux.
