Passez sous presque toutes les lignes de distribution aériennes et vous apercevrez un petit appareil en porcelaine suspendu à un angle par rapport au poteau, avec un tube qui s'ouvre en cas de problème sur le circuit. La plupart des acteurs du secteur appellent cela un fusible coupé et, malgré sa taille modeste, il effectue beaucoup de travail en coulisse pour assurer la sécurité et le fonctionnement d'un réseau.
Si vous êtes impliqué dans l'approvisionnement, l'ingénierie ou la maintenance sur le terrain, savoir ce que fait réellement cet appareil et pourquoi il est construit de cette façon peut vous éviter bien des maux de tête lorsque vous recherchez du matériel pour un projet. Vous trouverez ci-dessous un aperçu pratique, rédigé sans le jargon technique lourd que vous trouverez dans une fiche technique.

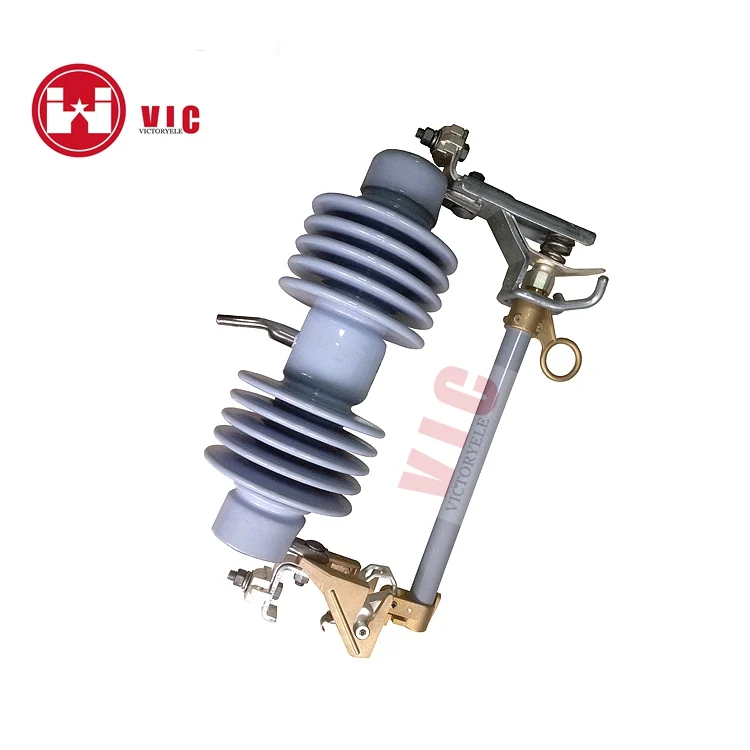

Ligne de distribution coupe-fusible en porcelaine
Quel est cet appareil ?
À la base, cet équipement effectue deux tâches à la fois. C'est un fusible, il protège donc le circuit des surintensités, et c'est également un débranchement manuel, afin que les équipes puissent isoler une section de ligne chaque fois qu'elles ont besoin de travailler dessus. Le style de décrochage que vous verrez sur la plupart des poteaux comporte un tube fusible qui pend en biais et s'ouvre physiquement une fois que l'élément fusible fond. Cette chute visible est tout l'intérêt, les ouvriers de ligne peuvent repérer un fusible déclenché depuis le sol sans grimper pour le vérifier.
Il y a trois parties principales à connaître. Le corps de l'isolant, généralement en porcelaine ou en polymère, maintient le conducteur sous tension électriquement séparé du pôle. Le tube à fusible (parfois appelé porte-fusible) abrite le fusible et est conçu pour gérer l'arc lorsque le fusible saute. Et la charnière est ce qui permet au tube de tourner vers le bas et de tomber une fois que le fusible a fait son travail.
Pourquoi cet équipement est important dans un réseau de distribution
Les lignes de distribution en prennent un coup. La foudre, les pannes d'équipement, les chutes d'arbres sur les lignes, les pics de charge soudains, tout cela peut envoyer une pointe de courant à travers le système qui, laissé seul, ferait griller un transformateur ou endommagerait les conducteurs plus loin dans la ligne d'alimentation. C’est là que la découpe gagne sa place.
Une fois que le courant dépasse un seuil de sécurité, le fusible à l’intérieur fond et coupe le circuit. Dans la plupart des conceptions à décrochage, le tube se détache tout seul des contacts. Ce tube tombé indique à l'équipe de maintenance exactement où la panne s'est produite, ce qui réduit les conjectures et permet de rallumer les lumières plus rapidement pour tout le monde en aval.
Il sert également d'interrupteur pour les travaux de routine. Lorsqu'une équipe doit entretenir un transformateur ou un tronçon de ligne, elle peut ouvrir la découpe avec un bâton chauffant depuis le sol, isolant ainsi uniquement cette section au lieu de démonter l'ensemble de l'alimentation. Pour quiconque a dû coordonner une panne planifiée, cette flexibilité compte plus qu’il n’y paraît.
Porcelaine ou polymère : choisir le bon corps isolant
Une chose que les acheteurs demandent souvent est de savoir s’il faut opter pour de la porcelaine ou du polymère pour le corps de l’isolant. La porcelaine existe depuis toujours pour une bonne raison : elle est mécaniquement résistante et résiste bien aux rayons UV. Il est également plus lourd, ce qui est utile dans les endroits venteux, mais il est également fragile. Laissez-en tomber un lors de l’installation ou prenez un coup de débris et il pourrait se fissurer.
Les boîtiers en polymère sont plus légers et résistent bien mieux aux chocs, ils sont donc populaires là où le vandalisme ou la manipulation brutale est un problème. Dans les zones côtières ou partout où la pollution s'accumule à la surface, le polymère a tendance à mieux fonctionner car les contaminants ne s'accrochent pas aussi facilement, ce qui réduit le risque d'embrasement éclair. En réalité, tout dépend de la destination de l'équipement, de la manière dont il sera expédié et du budget.
Considérations d'installation et de sécurité
Réussir l'installation est tout aussi important que choisir le bon modèle defusible coupé. Le tube du fusible doit être placé au bon angle, généralement entre quinze et trente degrés par rapport à la verticale, afin que la gravité fasse son travail et que le tube tombe proprement lorsque le fusible saute. Si vous vous trompez d'angle, le tube pourrait ne pas se séparer complètement, laissant une situation dangereuse à moitié ouverte même une fois le défaut résolu.
L'espacement est une autre chose que les équipages vérifient de près. Il doit y avoir suffisamment d'espace entre les phases et entre la découpe et le sol ou toute structure à proximité, pour éviter tout contournement et donner aux équipes de maintenance l'espace nécessaire pour faire fonctionner l'appareil en toute sécurité avec des outils isolés. Les normes locales précisent généralement ces distances en fonction de la classe de tension, il vaut donc la peine de les vérifier avant le début de tout travail d'installation.
Le fusible lui-même mérite également une attention particulière. Il doit être dimensionné pour correspondre à tout ce qu'il protège en aval, souvent un transformateur de distribution. Choisissez un lien avec un calibre trop élevé et le fusible pourrait ne jamais se déclencher lors d'un défaut qui aurait dû disparaître. Choisissez-en un trop bas et vous obtiendrez des déclenchements intempestifs à chaque fois que la charge se déplacera un peu. Si vous cherchez quelque chose de fiable dans cet espace, leLien fusible 11kVde Victory Electric est conçu pour résister à une gamme de tensions de distribution, et obtenir cette valeur nominale juste à côté de la découpe elle-même est l'une des décisions les plus importantes de tout projet.
Maintenance et fiabilité à long terme
Sur le terrain, une découpe fait face aux intempéries, à la poussière et aux variations constantes de température, elle ne dure donc pas éternellement sans un peu d'attention. Des inspections régulières détectent la plupart des problèmes avant qu’ils ne se transforment en pannes. Les équipes recherchent des fissures ou du farinage sur les surfaces en porcelaine, des signes de traces ou de brûlures près des contacts, ainsi que tout jeu dans la charnière ou le matériel de montage. Si les contacts présentent une forte oxydation ou des piqûres, nettoyez-les ou remplacez-les, car un mauvais contact provoque discrètement une surchauffe, même sous une charge normale.
Dans les zones côtières ou industrielles fortement contaminées, un nettoyage plus fréquent permet d’éviter que les performances d’isolation ne diminuent avec le temps. La plupart des services publics conservent également quelques fusibles de rechange et un tube de fusible de secours à portée de main, car les avoir à portée de main peut réduire de plusieurs heures le temps nécessaire pour rétablir le service après une panne.
Un mot sur l’approvisionnement en équipements de qualité
La provenance de ce type d’équipement est plus importante que ce à quoi les gens s’attendent parfois. Victory Electric Power Equipment Co., Ltd fabrique du matériel pour lignes de poteaux, des raccords électriques et des accessoires associés depuis plus de vingt-cinq ans, à partir d'une usine dans la province du Zhejiang et expédiant à des clients dans plus de cinquante pays. Ils dirigent leur propre équipe de R&D et un laboratoire de contrôle qualité dédié, de sorte que les produits tels que les coupe-fusibles et les fusibles sont soigneusement vérifiés avant de quitter l'usine. Pour les équipes qui recherchent un fournisseur avec lequel elles peuvent rester sur le long terme plutôt qu'une commande ponctuelle-, ce type d'expérience compte pour quelque chose.
Pensées finales
Un dispositif de coupure de courant peut ressembler à un petit élément matériel banal sur un poteau, mais son rôle, qui consiste à protéger les transformateurs, à isoler les défauts et à assurer la sécurité des travaux de maintenance, est tout sauf mineur. Connaître les bases de la façon dont il est construit, comparer la porcelaine au polymère et obtenir l'installation et le bon dimensionnement des fusibles, tout cela réduit le nombre de surprises en fin de compte. Comme toujours, la bonne configuration dépend des conditions locales, des exigences de tension et de la confiance que vous accordez au fournisseur derrière l'équipement.
